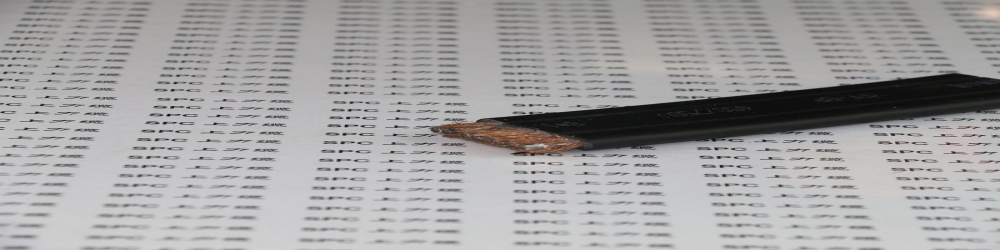

SPCLIGHTING-FLAT-CH舞台升降灯光用低烟无卤扁平带状屏蔽电缆

电缆名称：

SPCLIGHTING-FLAT-CH舞台升降灯光用低烟无卤扁平带状屏蔽电缆  舞台灯光低烟无卤控制屏蔽扁电缆  舞台灯光用低烟无卤屏蔽电源扁电缆  舞台灯光用低烟无卤组合屏蔽扁电缆  舞台LED升降灯专用低烟无卤屏蔽扁电缆  LED灯具用低烟无卤多芯屏蔽扁平电缆  LED多芯带状低烟无卤屏蔽电缆线  舞台升降机用低烟无卤屏蔽扁平电缆  升降机灯光专用低烟无卤屏蔽扁平软电缆  低烟无卤卷盘扁电缆  移动卷盘用低烟无卤屏蔽扁平电缆  柔性卷盘带状低烟无卤扁电缆  低烟无卤高柔性移动卷盘屏蔽扁电缆  弹性体低烟无卤护套屏蔽扁电缆  低烟无卤弹性体多芯带状屏蔽软电缆

电缆应用：

用于人员或贵重物品密集的舞台灯杆、移动舞台机械设备及各类电气装置传输电能或信号

安装工程、工业自动化、机电成套设备、机床、物流传输系统、生产线等控制系统

需要抗电磁干扰的环境

适合干燥或潮湿的室内频繁移动

室外露天安装，必须做好防紫外线防护

电缆结构：

导体：多股束绞细丝导体，符合VDE 0295及IEC 60288第5类导体

绝缘：阻燃低烟无卤混合料（可选用90℃低烟无卤混合料）

芯线：彩色或编码芯线，3芯及以上带黄绿双色线（可选）

（信号屏蔽线：根据客户要求选用）

屏蔽：镀锡铜线编织，编织密度≥80%

芯线排列：一字、梅花或组合

护套：阻燃低烟无卤混合料（可选用90℃低烟无卤混合料）

护套颜色：灰色、橙色、黑色，可根据客户需要定选用各种颜色

电缆特性：

电缆的长期工作温度应不超过70℃

火灾时通过降低烟雾密度和减少腐蚀性气体

阻燃性：阻燃自熄符合IEC 60332-1-2

耐火测试：符合GB/T19666-2005

无卤：符合 IEC 60754-1（卤素酸性气体量）的要求

可燃气体腐蚀性：符合 EN 50267-2-3（酸度）的要求

低烟密度：符合 IEC 61034-2

具有较强的抗电磁干扰能力

一字排列：自由使用长度不大于35米，移动速度不大于1.6米/秒

梅花排列：自由使用长度不大于80米，移动速度不大于4米/秒

（超过上述使用长度和移动速度时，建议增加加强件）

电缆技术参数：

工作电压：300/500V

测试电缆：2500V

导体电阻20℃ ：根据VDE 0295及IEC 60228第5类，多股细绞铜丝

绝缘电阻：≥ 20 MΩ/km （20℃）

弯曲半径： 移动安装 10 X D（电缆外径）

工作温度： 移动安装 - 15 ~ +70℃

电缆名称电缆型号额定电压芯数导体结构标称截面 mm2舞台升降灯光用低烟无卤扁平带状屏蔽电缆SPCLIGHTING-FLAT-CH（一字排列）300/500V2 ~ 24多股绞合导体0.2 ~ 2.5舞台升降灯光用低烟无卤扁平带状屏蔽电缆SPCLIGHTING-FLAT-CH（梅花或组合排列）300/500V4 ~ 100多股绞合导体0.2 ~ 185注：以上规格为常用型，可根据用户要求定制特殊规格
