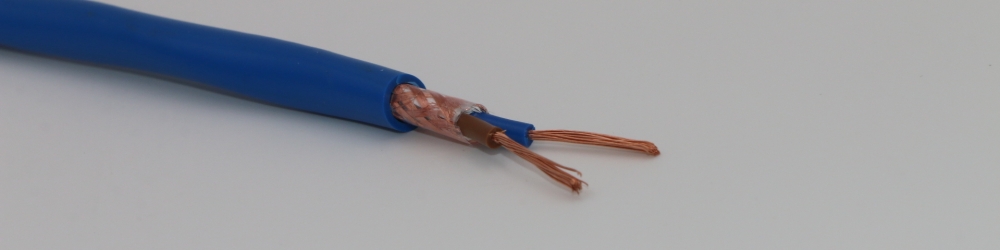

MKVVP32煤矿用聚氯乙烯绝缘聚氯乙烯护套编织屏蔽钢丝铠装控制电缆

电缆名称：

MKVVP32煤矿用聚氯乙烯绝缘聚氯乙烯护套编织屏蔽钢丝铠装控制电缆 矿用丝带铠装控制屏蔽电缆  煤矿钢丝铠装屏蔽控制电缆  防爆阻燃控制屏蔽控制电缆  多芯屏蔽钢丝铠装控制电缆  井下工程安装屏蔽电缆  矿用屏蔽电缆  本安防爆铠装屏蔽电缆  矿井控制屏蔽电缆  煤矿仪表屏蔽控制电缆  本安屏蔽控制电缆

电缆应用：

电磁干扰环境中各类金属矿或非金属矿的平巷，竖井或斜井的控制、监控回路及配电装置中信号传输、控制及测量的连接

防爆区域的电器仪表、自动化设备、成套控制柜、机械工程、照明工程等固定敷设的场合

电缆结构：

导体：单股或多股裸铜丝绞合，符合GB/T 3956-2008及IEC 60228：2004第1类或第2类导体

绝缘：PVC/A型聚氯乙烯

芯线：芯线绞合成缆，芯线颜色符合MT818.14-1999及Q/SHSL009-2018中的优先色谱选用，彩色或编码芯线，3芯以上带黄绿双色线（可选）

屏蔽：裸铜线编织，编织密度≥80%

内护套：聚乙烯

铠装：镀锌钢丝铠装，符合GB/T 2952.1-1989之要求

外护套：阻燃PVC/ST1聚氯乙烯

外护套颜色：黑色

电缆特性：

电缆的长期工作温度应不超过70℃

具有较强的抗电磁干扰能力

可直接敷设于斜井或竖井，承受较大的斜拉

耐潮湿、能承受中等的机械应力

阻燃性：符合MT/T386-2011中单根垂直燃烧实验及GB/T18380中B类成束燃烧实验要求

技术参数：

工作电压：450/750V

测试电压：绝缘厚度≤0.6mm 为2000V，绝缘厚度>0.6mm 为2500V；

成品电缆3000V电压试验

绝缘电阻：≥ 20 MΩ . Km （20℃）

弯曲半径： 12 X D（电缆外径）

工作温度：固定安装 -10 ~ +70℃

规格范围：型号额定电压芯数截面（mm2）产品标准编号MKVVP32450/750V2~37芯0.75~2.5MT/T 386-2011 Q/SHSL008-2018MKVVP32450/750V2~14芯4~6MT/T 386-2011 Q/SHSL008-2018MKVVP32450/750V4~10芯10MT/T 386-2011 Q/SHSL008-2018
