MCPJR采煤机屏蔽监视绕包加强型橡套软电缆

电缆名称：

MCPJR采煤机屏蔽监视绕包加强型橡套软电缆   MCPJR矿用采煤机屏蔽加强型软电缆  MCPJR煤矿用采煤机绕包加强型橡胶屏蔽软电缆

电缆应用：

各类矿井中采煤或采掘设备的电源连接，电缆可直接拖拽使用

防爆区域移动式或半移动式的自动化设备、成套控制柜、机械工程等的电源连接

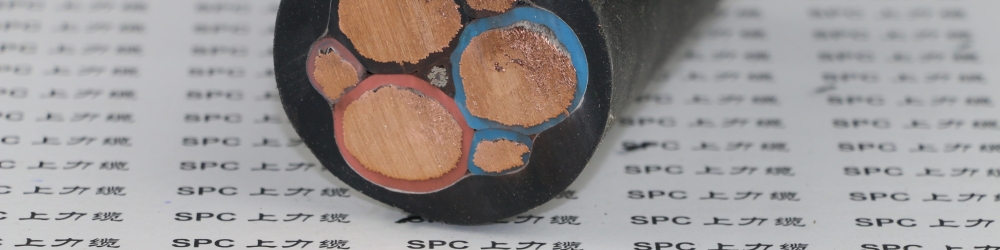

电缆结构：

导体：多股裸铜丝或镀锡铜丝绞合，符合MT818.1-2009中5.1的规定

绝缘：XJ-30A橡胶

绝缘屏蔽：半导电挤包

控制线芯：采用聚全氟乙丙烯或类似材料

监视线芯：采用单丝直径不大于0.21mm的镀锡铜丝束绕在控制线芯绝缘外面，并在外挤包半导电屏蔽层

芯线：芯线绞合成缆，彩色或编码芯线 ，符合MT818.1-2009中8.2的规定

内护套：HX-03A橡胶

加强层：采用镀锌钢丝和镀锡铜丝束或绞构成，缠绕覆盖率不小于45%

外护套：HX-21A橡胶

护套颜色：黄色（0.66/1.14KV）

黑色 （1.9/3.3KV）

电缆特性：

电缆的长期工作温度应不超过65℃

可靠的电路安全防护性能

耐潮湿、能承受中等的机械应力

阻燃性：符合MT818.1-2009中单根垂直燃烧实验及MT818.1-2009成束燃烧实验要求

技术参数：

工作电压：0.66/1.14KV    1.9/3.3KV

测试电压： 3700V/5min   6800V/5min

绝缘电阻：符合MT818.2-2009中表5的规定

弯曲半径：6 X D（电缆外径）

工作温度：固定安装 -20 ~ +65℃

规格范围：型号额定电压芯数截面（mm2）产品标准编号MCPJR0.66/1.14KV3+1 4~185MT818.3-2009MCPJR1.9/3.3KV3+14~185MT818.3-2009
